Приёмная Магнитная Антенна Коротковолнового Диапазона "15Э1213" (Фартук).
Изделие представляет собой всенаправленную резонансную магнитную антенну коротковолнового диaпазона, предназначенную для приёма электромагнитных волн вертикальной поляризации и устанавливается на объектах заказчика. Изделие предназначено для совместной работы с автоматизированными коротковолновыми РПУ магистральной связи (например, Р-160П).
Изделие обеспечивает всенаправленный приём радиосигналов, для чего в антенном блоке установлены две взаимоперпендикулярные рамочные антенны с широкополосным квадратурным фазовращателем в тракте согласования. Суммирование радиосигналов происходит на общей нагрузке оконечного усилителя. Рабочий диапазон изделия 1,5 — 30 МГц. Диаграмма направленности в горизонтальной плоскости имеет форму «круга». Чувствительность изделия по полю не более 12 мкВ/м в полосе 0,3 кГц при соотношении сигнал/шум 20 дБ.

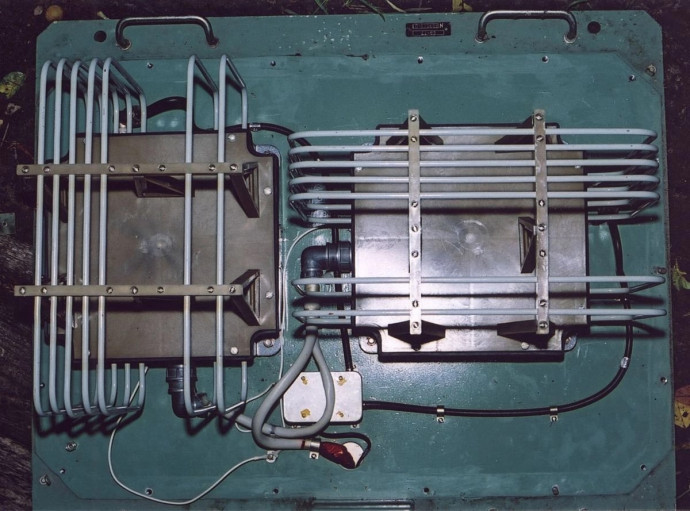

Антенный контур состоит из рамок диапазона 1,5-6 МГц (5 витков) и диапазона 6-30МГц (2 витка) прямоугольного сечения, выполненных из медной трубки диаметром 6 мм; двух трансформаторов, осуществляющих симметрирование рамок; дискретного конденсатора переменной ёмкости.
Выбор двух рамок обусловлен требованием к перекрытию рабочего диапазона антенны с минимально возможными переключениями во вторичных цепях и с наилучшим согласованием индуктивных и ёмкостных сопротивлений нагрузок первичной и вторичной обмоток симметрирующих трансформаторов. Восьмиразрядный ДКПЕ с дискретом 2 пФ, управляемый с помощью высокочастотных реле, включён параллельно индуктивности рамок через симметрирующие трансформаторы.

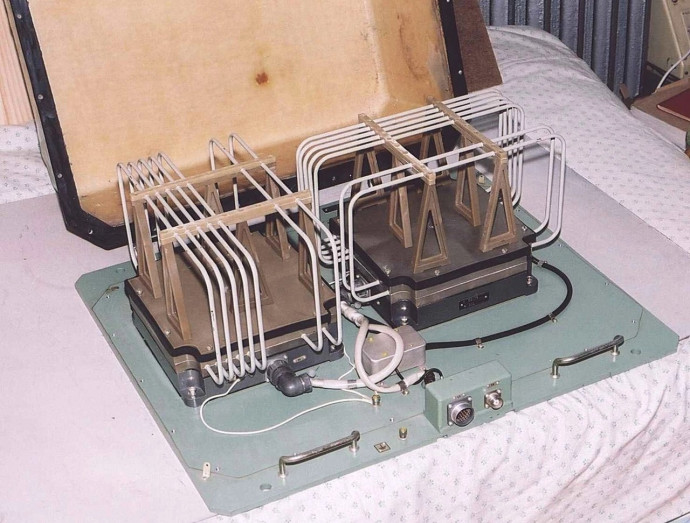

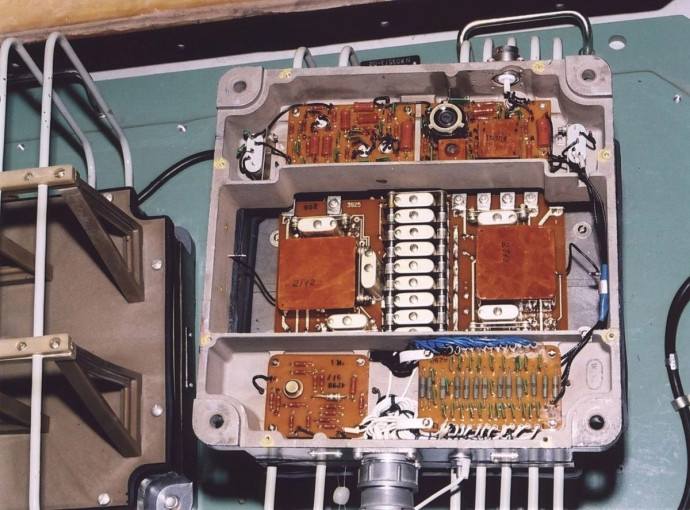

Антенный блок Б9-77 (состоит из двух блоков Б9-75 и Б9-76 идентичной конструкции, отличающийся согласующими трактами).
Блок автоматической настройки Б10-22.1 для управления двумя антенными блоками или Б10-22.3 для управления одним антенным блоком. Блок питания Б3-22 (в составе Б10-22). Для работы с неавтоматизированными РПУ предназначен пульт ручного управления Б7-86 (может работать также с изделием 15Э1226).
Габариты и масса изделия:
антенного блока 710х620х276 мм, 40 кг
блока автоматической настройки 550х250х200 мм, 20 кг.
➖➖➖➖
