Балконная, малошумящая, высокочувствительная, малозаметная КВ антенна

Данный материал является продолжением экспериментов в желании создать удобную для городского применения, дешевую, но в то же время высококачественную приемную антенну.

Полезным свойством антенны является ее практически полная незаметность (при соответствующем выборе цвета полотна) при осмотре «с улицы» без мощного бинокля и возможность маскировки под бельевую веревку. Естественно это касается варианта без удочки.

Предлагаемый вашему вниманию вариант базируется на изучении вариантов включения «нагруженных» антенн, преимущественно EWE и K9AY, отзывы о которых очень положительные, и может считаться их разновидностью.

С помощью данной антенны, в довольно шумном районе Москвы эфир выгладит очень пристойно. Жуткие городские шумы с хорошим приемником практически исчезли, превратившись в узкополосные «кваки». Антенна опробована с SONY 7600 и показала отличные результаты, но обычно я использую подстроенный FT-817:

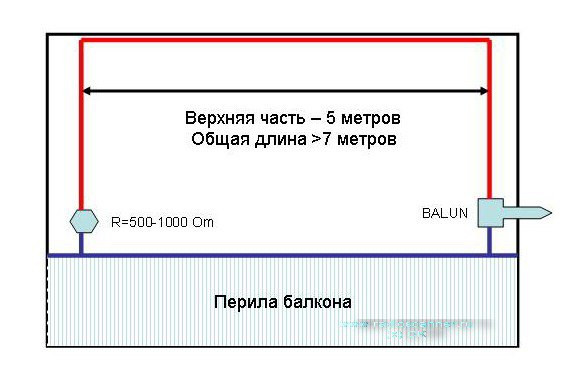

Конструкция антенны представлена на рисунках и имеет два варианта – внутренний, полностью находящийся внутри пространства балкона или лоджии

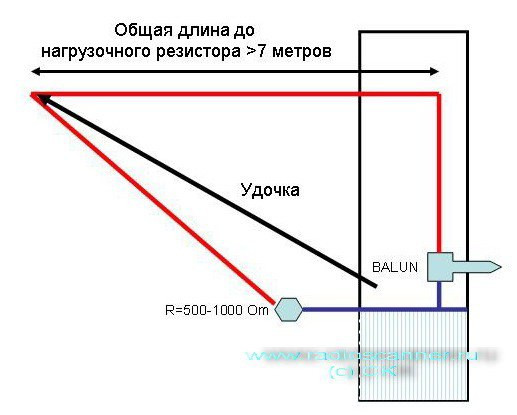

и внешний, с выноской на удочке или ином основании.



Красным показан горячий провод («полотно» антенны).

Внимание! Холодный («противовес», «земля» — синий на рисунках) провод балуна соединен с балконными перилами. Если у вас нет перил, то их нужно придумать! В этом случае нужно соединить холодный провод с арматурой балкона, а резистор устанавливается около балуна. Также в этом случае может потребоваться противовес.

ЗАМЕЧАНИЕ:

Если вы не ограничены пространством балкона и имеете возможность, например, установить высокий шест, то желательно увеличение длины полотна до 15-25 метров. Если терминирование будет около балуна — получите вариант антенны K9AY. Нагрузочный резистор при этом может потребоваться увеличить до 2 и боле КОм. Помните о направленных свойствах антенны!!! Наибольшая чувствительность – в направлении полотна.

При использовании данной антенны применимы и ОБЯЗАТЕЛЬНО должны быть учтены ВСЕ примечания, озвученные в базовой модификации.
