Схема новогодней елки с бегущим огнем на транзисторах VT1 и VT2 собран генератор прямоугольных импульсов, на транзисторах VT3 и VT4 – электронные ключи, которые коммутируют группы светодиодов. Светодиоды расположены на печатной плате в виде елки. Частота генерируемых импульсов зависит от номиналов сопротивлений R2, R3 и конденсаторов С1 и С2 (чем больше их номинал – тем меньше частота генератора).
Транзисторы VT3 и VT4 подключены к выходам генератора через токоограничительные резисторы R5 и R6 соответственно. Импульсы с генератора поочередно открывают транзисторы. Когда открыт транзистор VT3 – светятся светодиоды HL1-HL3, HL10-HL14, HL18, HL19. А когда открыт транзистор VT4 – HL4-HL9, HL15-HL17, HL20. Их переключение создает эффект бегущего огня. Питание осуществляется от батареи напряжением 9 вольт.

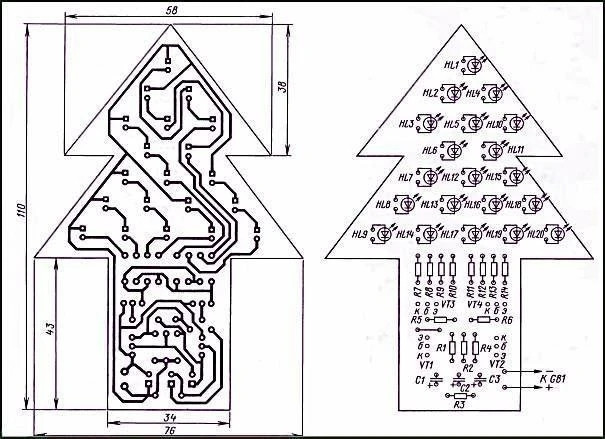

Все детали монтируют на односторонней печатной плате.
Детали применять можно любого типа, светодиоды – с маленьким током потребления, типа КИП.
